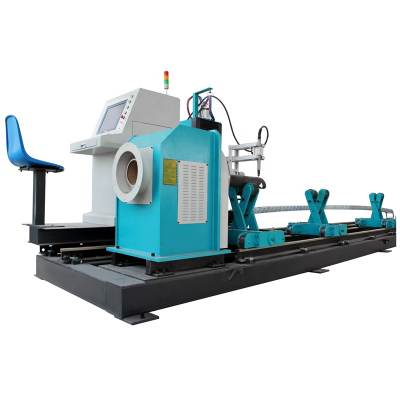

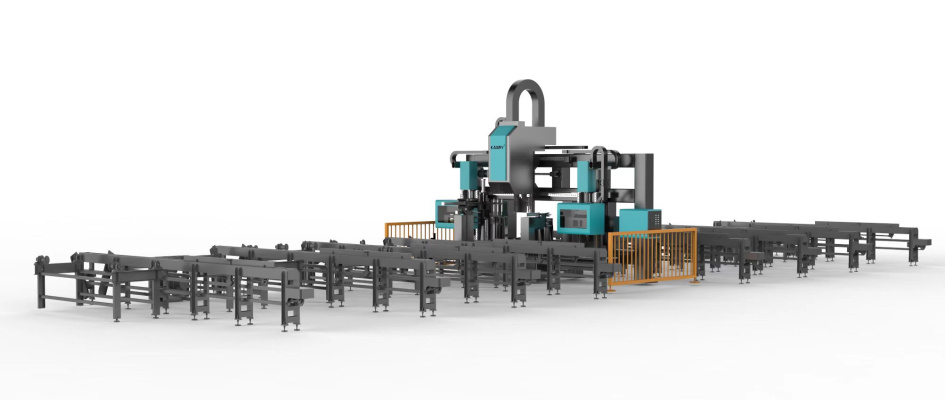

Станок 3D термической резки труб большого диаметра KR-XG Kasry
3D термическая резка трубы и профиля (плазменная и автогенная) широко применяется в металлообрабатывающей, автомобильной, механической и кораблестроительной отраслях, в производстве металлоконструкций, газового и нефтехимического оборудования, резервуарного и котельного оборудования, производстве труб и трубопроводной арматуры и т.д.
Модель |
Станки резки круглых труб: |
Станок резки труб большого диаметра: |
Станок резки прямоугольных труб: |
Станки резки профиля: |
Диаметры обработки |
60-630 мм, 60-800 мм |
219-1210 мм, 325-1620 мм, 630-2000 мм | ||
Сечение обработки | 100-400 мм, 100-500 мм | 100-600мм, 100-1000мм, 200-1250мм, 600-1500мм | ||
Макс. длина трубы |
12 м |
Высокое качество реза благодаря прецизионным характеристикам станка и использования источников плазменной воздушной резки, а также источников High Definition.
Простое и надежное решение для предприятий малого и среднего бизнеса.
Ценовая доступность при высоком качестве исполнения.Для работы со станком оператору не требуется наличие опыта программирования (работа с библиотекой программ обработки не требует профессиональной конструкторской подготовки персонала, интерфейс прост и интуитивно понятен). Оператору необходимо только задать значение радиуса трубы, толщину стенки, угол сечения и прочие параметры, станок автоматически выполнит резку отверстий, проточку сварочных канавок и другие операции с высокой точностью. Готовые изделия не требуют чистового шлифования.
Основное применение: термическая резка торцов и сечений различных типов труб. Используемые материалы заготовок: низкоуглеродистая сталь (для обработки медно-никелевых труб и труб из нержавеющей стали применяется плазменная резка)
Диапазон рабочих температур рабочей среды, °C
|
-20 -50 |
Скорость перемещения, мм/мин
|
0 - 6000 |
Скорость резки, мм/мин
|
10 - 2000 |
Точность резки, мм
|
±1,5 |
Источник плазменной резки
|
Hypertherm 125A |
Рабочая длина резки, мм
|
12000 |
Макс. длина трубы, м
|
12 |
Способ резки
|
Плазменная / Газопламенная |
Модель патрона
|
Ручной самоцентрирующийся трехкулачковый рычажный механизм |
Макс. грузоподъемность, кг
|
10000 |
Диаметр круглой трубы, мм
|
108-1220 |
Опорное устройство
|
4 группы |
Осевой угол поворота резака
|
α±60 |
Радиальный угол поворота резака
|
β±55 |
Ручное устройство фиксации
|
1 комплект |
Толщина материала для газопламенной резки, мм
|
Вертикальная резка 6-60; Снятие фаски 6-40 |
Толщина материала для плазменной резки, мм
|
Толщина пробивки 1-25; Снятие фаски 5-16 |
Требуемая эллиптичность заготовки, %
|
≤1 |
Угол скоса кромки (при газопламенной резке), °
|
Пробивка отверстий ±55; обработка торцов ±60 |
Угол скоса кромки (при плазменной резке), °
|
±45 |
